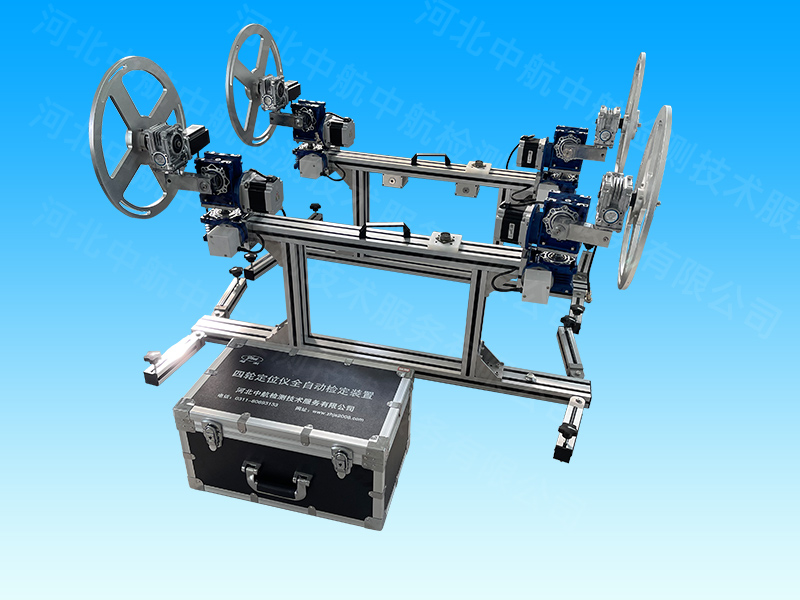

ZH-BCVI型 四轮定位仪全自动检定装置

注：本装置既满足现有规范要求，也完全符合新规范技术要求。
产品介绍：
ZH-BCVI型通用便携式四轮定位仪全自动检定装置在测量原理、结构设计等方面进行了大胆创新，基于模块化设计理念，以为采用了先进的单轴三维转角驱动机构、激光瞄准定位、角度细分以及计算机自动控制等先进技术，使得该装置在计算机的控制下，能在现场模拟各种不同类型的汽车车轮的定位参数，除了能准确检测传感器的角度误差外；与之配套零位校准器还能校准传感器的零位误差。它具有：通用性强、测量数据准确、重复性好、自动化程度高、安装调整方便和容易搬运等特点，可快速检定各种类型（Laser、PSD、CCD、3D 老式拉线、 瑞士卡爪）四轮定位仪,由于该装置的轴距在较大的范围内可任意调整,所以也可检定大车四轮定位仪和非接触四轮定位仪。
仪器特点：
采用前后轴分离和轴轮距与真车等效的技术，解决了在检测现场模拟汽车实际轴轮距的技术难题，为现场检定大车四轮定位仪和汽车制造厂使用的固定式非接触激光四轮定位仪扫清了障碍。采用激光瞄准定位技术，实现了检定装置的现场快速安装和定位。采用高强度的轻体铝合金材料使得装置的重量减轻，刚性和稳定性增强。电脑配有人机对话界面，各检定项目的测试通过点击鼠标即可轻松完成。采用高灵敏度、高精度和大量程的单轴三维转角驱动机构技术，配备夹具配件以满足安装不同四轮定位仪传感器的要求。采用零位校准器，可检测传感器前束角的零位误差。用于检定非接触式激光四轮定位仪。
符合现在，及未来规范，软件终身免费升级。
主要参数：
模拟轮距：0.8m～1.8m
模拟轴距：1.5m～3.5m。
测量范围：前束角\外倾角\后倾角：±30°
单轮前束角、车轮外倾角示值误差：0.01°；重复性不大于0.3′。
主销后（内）倾角示值误差：0.01°；重复性不大于0.3′。
车轮的端面跳动：0.02mm。
调整杆两端装夹部分的同轴度：0.5mm。
重复性：0.5%
外形尺寸：1200×570×280mm（单轴）
重 量：30kg×2
电压：180-240V(AC)
